Artikelförfattare: Alireza Ahmadi, Kungliga Tekniska Högskolan, Kourosh Nasrollahi, Chalmers tekniska högskola, Carl Wersäll, Kerberos Geoteknik och Stefan Larsson, Kungliga Tekniska Högskolan
Övergångszoner mellan ballasterat spår och styva konstruktioner såsom broar är en av järnvägens största underhållsutmaningar. I ett genomfört forskningsprojekt vid KTH har Alireza Ahmadi i sin doktorsavhandling tagit fram en avancerad 3D-modell som visar hur sättningar och stötbelastningar uppstår och hur de kan förutses och förebyggas redan i projekterings- och designskedet. Genom att kombinera tre numeriska metoder i en och samma simulering kan man nu visa, på partikelnivå, vad som egentligen händer när spåret bryts ned.
Problemet: varför uppstår sättningar i övergångszoner?

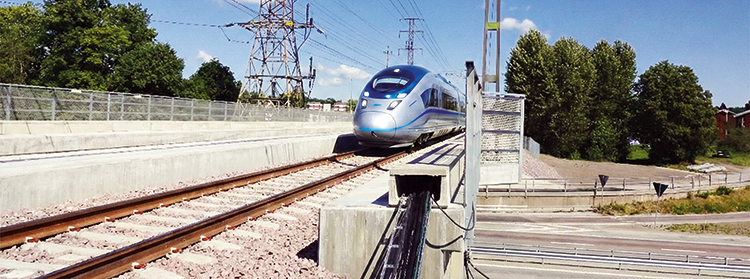

För järnvägsingenjörer, entreprenörer och anläggningsförvaltare är övergångszoner, där ballastspår möter en styv konstruktion som en bro eller tunnel, en av de mest envisa och kostsamma underhållsutmaningarna. Dessa zoner är kritiska svagpunkter som slukar en oproportionerlig del av både underhållsbudget och spårtid.
Den grundläggande orsaken är den tvära förändringen i vertikal styvhet. Den flexibla ballasten sätter sig och bryts ned under miljontals cykliska laster, medan bron i princip är orörlig. Skillnaden leder till en ojämn spårprofil, en obalans som startar en snabbt eskalerande kedja av deformationer.
• Hålrumsbildning: På den flexibla sidan uppstår små luckor under sliprarna. När
spåret sätter sig håller rälen kvar sliprarna, vilket gör att de “hänger” några millimeter ovanför ballasten.
• Dynamisk förstärkning: När tåg passerar träffar hjulen dessa hängande sliprar. Varje passage ger en snabb deformation och slipern slår hårt mot ballasten, vilket skapar en stötbelastning som kan vara många gånger större än tågets statiska last.
• Accelererad nedbrytning: Dessa upprepade slag fungerar som hammarslag som krossar ballasten, bryter ned dess
inbördes låsning och påskyndar omlagringen.
Resultatet är en ond cirkel, illustrerad i figur 1, där spårgeometrin snabbt försämras. Det leder till sämre komfort, ökade säkerhetsrisker och ett ständigt behov av dyrt och tidskrävande underhåll, oftast i form av spårjusteringar som bara ger tillfällig effekt.
