Artikelförfattare: Tomas Fagergren, Brandskyddslaget och Lars Jensen, LTH
Termisk brandgasventilation är lika med självdragsventilation och skiljer sig med ett mycket större äldre schablonkrav som 20 oms/h för ett trapphus jämfört med 0,5 oms/h för normal bostadventilation.
Krav på termisk brandgasventilation är en ventilationsöppning med en effektiv area beroende på brandutsatts lokalstorlek tillsammans med krav på tillräcklig tilluft (helt ospecificerad). Det finns inget direkt ventilationskrav i m³/s eller utvädringstid. Kravet på en ventilationsöppning är otillräckligt om inte tilluftsöppning beaktas. Problemet beskrivs här med enkla exempel under ett antal olika förutsättningar däribland portabla fläktar. Termisk brandgasventilation är inte en ventilationsöppning utan ett nätverk av sammankopplade öppningar i en brandutsatt byggnad, vilket kräver en mindre arbetsinsats.
Brandgasventilation i allmänhet
Enligt de nya byggreglerna BFS 2024:7 som trädde i kraft vid halvårsskiftet finns i 8 kap. som preciserat krav i 11§ att: 1. Utrymmen under mark i brandceller större än 10 m2, förutom utrymningspassager, tillträdesvägar och liknande utrymmen. 2. Brandceller större än 10 m2 som används som förråd eller liknande i översta planet i byggnader med fler än fyra plan ovan mark. 3. Slutna garage i brandceller större än 100 m2. 4. Utrymmen innehållande energilager med batterier med en kapacitet större än 20 kWh.
Brandgasventilation ska vara utformad som öppningar och vara placerad så att utrymningspassager, tillträdesvägar eller andra verksamheter inte behöver nyttjas för ventilation av brandgaser samt så att tillräcklig genomströmning av tilluft uppnås. Geometrisk area på öppningar ska vara enligt följande: 1. Total area som motsvarar minst 0,5 procent av nettoarean i betjänade utrymmen om brandcellen inte skyddas med automatisk vattensprinkleranläggning. 2. Total area som motsvarar minst 0,1 procent av nettoarean i betjänade utrymmen om brandcellen skyddas med automatisk vattensprinkleranläggning. 3. Brandgasventilation som betjänar utrymmen under mark ska kunna manövreras utifrån eller via manöverdon vid angreppspunkt.

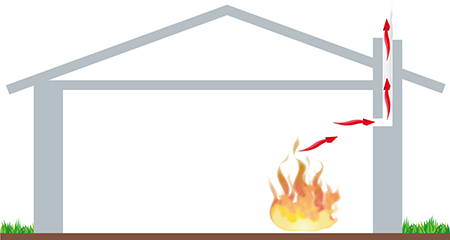

I sak är det samma kravnivå som i tidigare byggregler. Termisk brandgasventilation bygger på att varm brandgas stiger och leds ut genom öppningar i byggnaden. Enligt BFS 2024:7 ställs krav på sådan brandgasventilation i bland annat utrymmen under mark större än 10 m², förråd i det översta planet i byggnader med fler än fyra våningar, slutna garage större än 100 m² samt utrymmen med energilager innehållande batterier över 20 kWh.
Regelverket anger att brandgasventilationen ska utformas med öppningar som möjliggör effektiv avledning av brandgaser utan att utrymningspassager eller räddningstjänstens tillträdesvägar behöver användas för detta. Samtidigt ska tillräcklig tilluft kunna strömma in så att en fungerande genomströmning uppnås. Den geometriska öppningsarean ska motsvara minst 0,5 procent av den betjänade nettoarean, eller minst 0,1 procent om brandcellen är skyddad med automatisk vattensprinkleranläggning. Denna area avser öppningar där brandgaser avleds. Vidare anses att ersättningsluften tas via utrymningspassager och tillträdesvägar.
Den stora fördelen med termisk brandgasventilation är dess enkelhet. Systemet kan fungera utan fläktar och har få rörliga delar, vilket ger hög driftsäkerhet och begränsat underhållsbehov.
Samtidigt finns begränsningar. Funktionen är beroende av temperatur, nivå, vindpåverkan för att skapa ett tillräckligt genomflöde. Om tilluften är otillräcklig eller öppningarna är olämpligt placerade kan ventilationseffekten försämras avsevärt, helt utebli eller till och med bidra till att rökfylla utrymningspassager. Av denna orsak använder räddningstjänsten portabla fläktar för att kunna öka flödet och ändra flödesriktningen vid behov. I denna artikel presenteras i PFS möjligheten att definiera portabla trycksättningsfläktar. Tyvärr finns begränsade mätdata för dessa fläktar varför vi kanske återkommer om detta i en framtida artikel.
