I takt med att moderna träkonstruktioner växer i höjd och spännvidd, kämpar traditionella förband att uppfylla de strikta kraven på hög bärighet och styvhet. Limmade perforerade (GiP) stålplattor erbjuder ett högpresterande alternativ genom att kombinera limning med mekanisk sammankoppling. Denna artikel diskuterar effekten av produktionsmetoder och geometriska egenskaper hos GiP-förband och hur dessa påverkar brottmoder, bärförmåga och styvhet. Praktiska och tekniska riktlinjer för hur GiP-förband ska utformas för att erhålla styva, starka och duktila träförbands anges också.
Utmaningen med anslutningar i höga träkonstruktioner
Den globala prioriteringen att minska koldioxidutsläppen i den byggda miljön har ökat intresset för träkonstruktioner, särskilt i takt med utveckling av moderna träprodukter, såsom laminerat fanervirke (LVL) och korslaminerat virke (CLT). Även om dessa material erbjuder höga hållfasthets/viktförhållande och enastående miljöfördelar, begränsas deras användning i höghus många gångar av förbanden mellan olika element i dessa konstruktioner.
Realiseringen av system för laterala lastbärande egenskaper i trä (såsom skjuvväggar) kräver förband med hög kapacitet, styvhet och hållbarhet. Traditionella mekaniska fästelement skadar ofta omgivande träfibrer, vilket leder till förlust av initial styvhet och ackumulerade skador under cykliska vind- eller seismiska belastningar. [1]. Högcykelutmattning (t.ex. till följd av vindlaster och -oscillationer i höga hus eller trafik på träbroar) är fortfarande en stor fråga som inte är fullt utrett, vilket ofta har lett till alltför konservativa antaganden och därmed överdimensionerade konstruktioner [2].
Effektiva lösningar för förband med limmande komponenter
Förband med limmade stålelement, såsom stänger eller plattor, utgör ett högpresterande alternativ till traditionella mekaniska fästelement. Vid noggrant utformade limförband erhålls oftast högre styvhet, jämn spänningsfördelning och utmärkt hållbarhet. Den dolda limfogen ger också förbättrad brandmotståndskraft och skyddar de inbäddade stålelementen från direkt värmeexponering.
För närvarande delas limförband i träkompositer in i två huvudkategorier: limmade stänger (GiR, står för Glued-in-Rodes) och limmade plattor (GiP, står för Glued-in-Plats). Även om GiR -systemet är relativt moget och täcks redan av riktlinjer som EOTA TR 070 och Eurocode 5, så har reglerna begränsade uppskalningsutrymme. I ett GiR-förband leder en ökning av stångdiametern till en kvadratisk ökning av stålets draghållfasthet men endast en linjär ökning av limningsytan. Denna obalans leder ofta till spröda brottmoder så som skjuvbrott i trä eller limbrott, långt innan stålets kapacitet utnyttjas fullt ut. [3] [4].

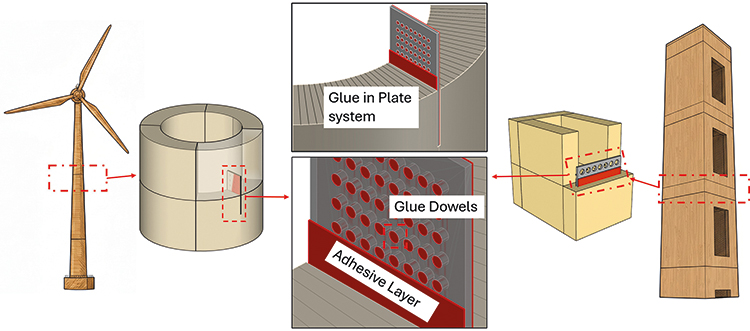

Däremot erbjuder GiP-förband geometrisk skalbarhet och mekaniska anpassningsmöjligheter vilket erbjuder större möjligheter för optimering av materialutnyttjande. Deras kapacitet och styvhet kan justeras genom att variera plattans geometri, antalet perforeringar, och avståndet mellan dessa, samt de geometriska och mekaniska egenskaperna hus limskiktet. I ett GiP-system injiceras limmet i en slits som är fräst i träelementen så att limmet strömmar genom perforeringarna i stålplattan för att bilda separata vidhäftande dymlingar. Detta ändrar lastöverföringsmekanismen från ren vidhäftning via lim till en mekanism som kombinerar mekanisk överföring (via hålkanttryck) och tvärkraftöverföring via vidhäftning till trä. På så sätt fördelas lasten jämnare över limfogen, vilket minskar de höga spänningskoncentrationerna som annars uppstår i konventionella limförband. En mer duktilt beteende och en högre bärförmåga kan därmed uppnås.
